Geologische Übersichtsmodelle
Im Übersichtsmaßstab und nahezu flächendeckend für ganz Niedersachsen werden im LBEG derzeit zwei geologische 3D-Modelle vorgehalten, das Modell TUNB3D-NI (Tieferer Untergrund Norddeutsches Becken für Niedersachsen und Bremen) und das Modell GTA3D (Geotektonischer Atlas 3D). Darauf aufbauend wurde das Geschwindigkeitsmodell TUNB Velo 2.0-NI erstellt. Ein landesweites Modell der Quartärbasis wird derzeit erarbeitet.
TUNB3D-NI (2022)
Das im Jahr 2022 fertiggestellte Übersichtsmodell TUNB3D-NI basiert auf dem GTA3D, digitalen Bohrungsdaten, tiefenmigrierter Seismik, Mächtigkeitskarten und weiteren Daten. Im Rahmen eines Verbundprojektes unter Leitung der Bundesanstalt für Geowissenschaften und Rohstoffe (BGR) wurden nahezu flächendeckend für Niedersachsen 13 Basisflächen lithostratigraphischer Einheiten von Zechstein bis Tertiär, Salzstrukturen und Störungen modelliert.
GTA3D (2013)
Das Modell GTA3D wurde unter Verwendung der Daten des „Geotektonischen Atlas von Nordwestdeutschland und dem Deutschen Nordsee-Sektor“ (GTA) erstellt und im Jahr 2013 vollständig veröffentlicht. Basierend auf 14 lithostratigraphischen Einheiten wurden die Horizonte als Basisflächen und wo möglich als körperumhüllende Flächen modelliert.
Bildrechte: LBEG

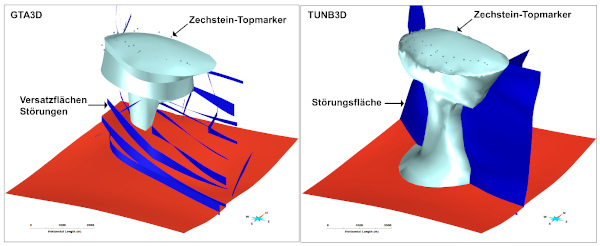

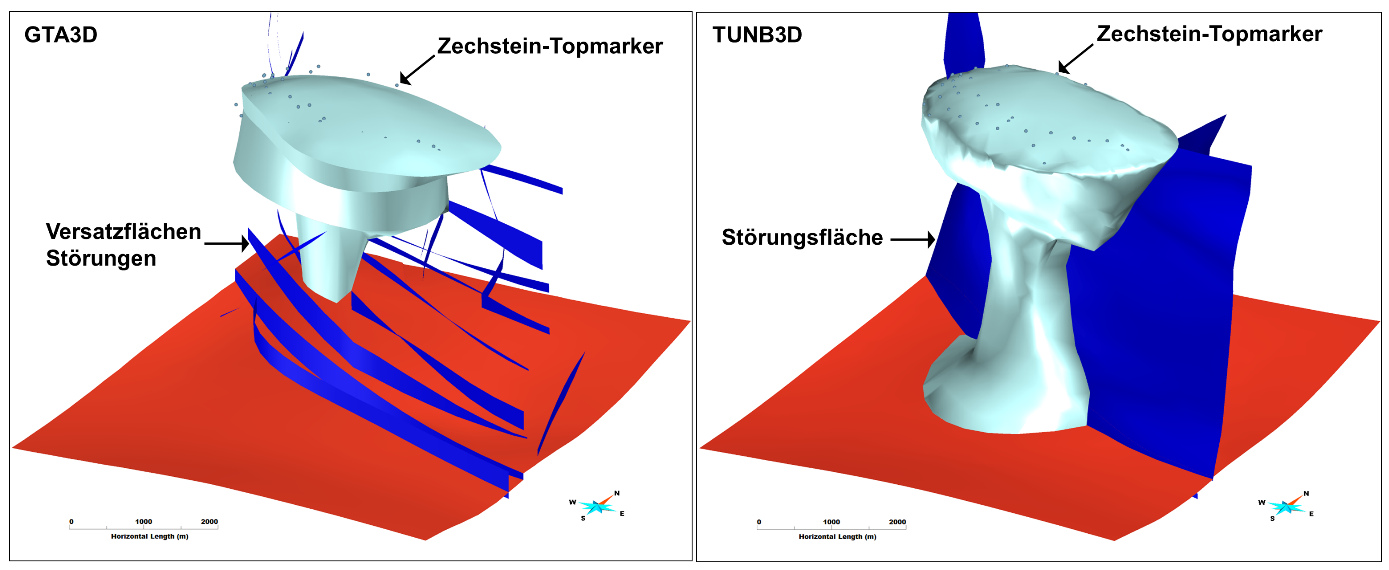

Vergleich der Salzstruktur Eilte mit Störungen und Basis Unterer Buntsandstein im GTA3D- und TUNB3D-NI-Modell
TUNB Velo 2.0-NI (2026)
Das im Rahmen eines Verbundvorhabens unter Leitung der Bundesanstalt für Geowissenschaften und Rohstoffe (BGR) entwickelte 3D-Geschwindigkeitsmodell TUNB Velo 2.0-NI deckt das Norddeutsche Becken für Niedersachsen und Bremen nahezu vollständig ab. Hierzu wurde am LBEG ein Strukturmodell auf Basis der Modelle TUNB3D-NI und GTA3D erstellt und anschließend mit seismischen Intervallgeschwindigkeiten, die aus bestehenden regionalen Kartenwerken abgeleitet wurden, parametrisiert.
Quartärbasis (in Bearbeitung)
Für Niedersachsen wird derzeit ein geologisches 3D-Modell der Tiefenlage der Quartärbasis erstellt. Es basiert auf einer bestehenden Isolinienkarte zur Quartärbasis sowie zahlreichen aktuellen Bohrungen, Profilschnitten, Lockergesteinsmodellen, geologischen Karten und seismischen Daten.
Bildrechte: LBEG
Übersichtsmodell mit Zechstein und Störungen
