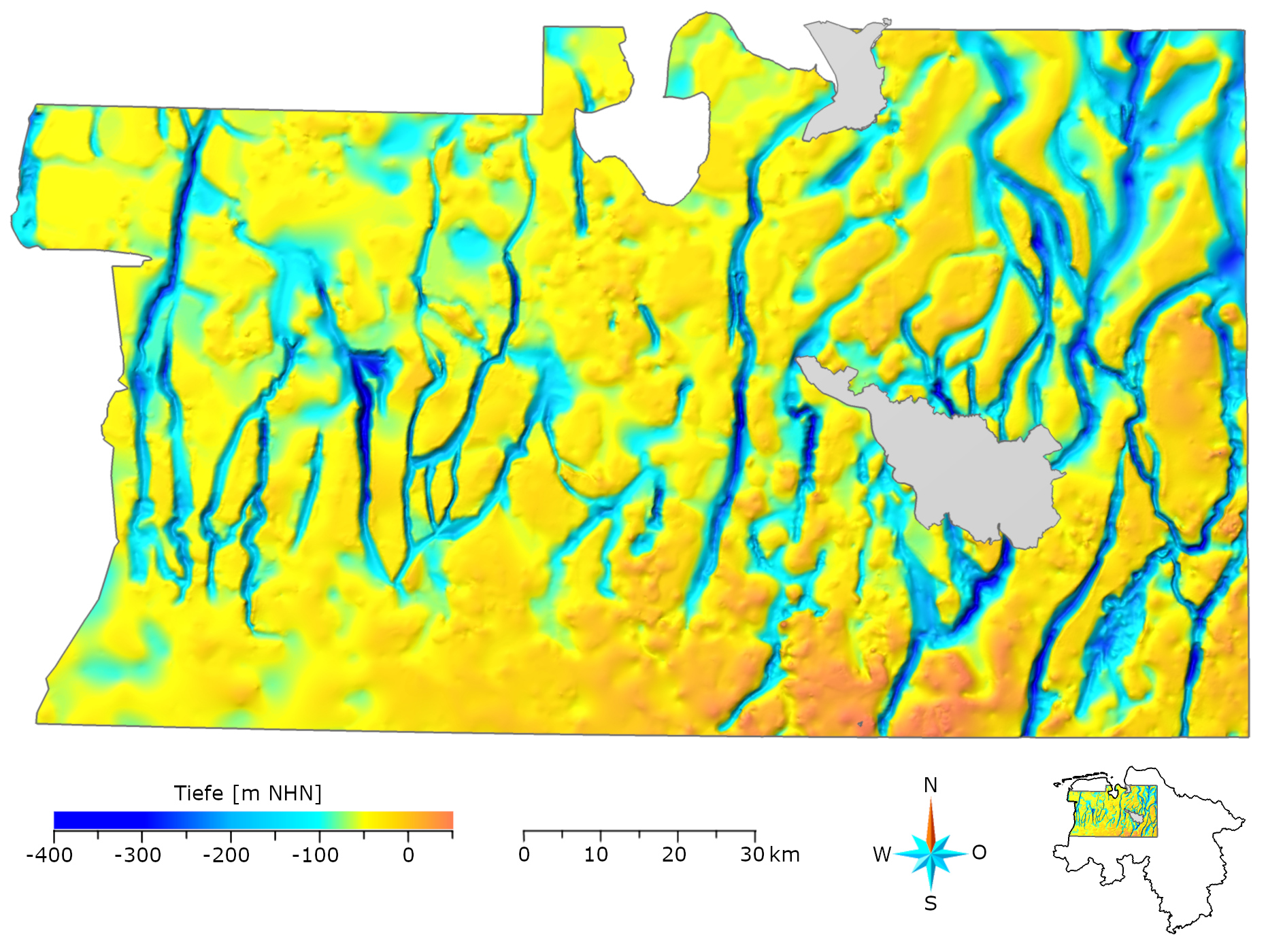

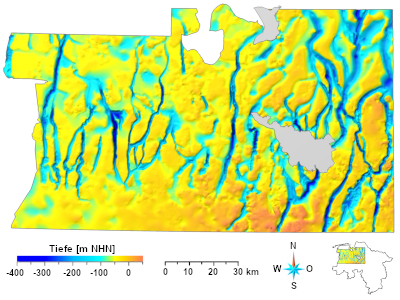

Geologisches 3D-Modell der Quartärbasis von Niedersachsen

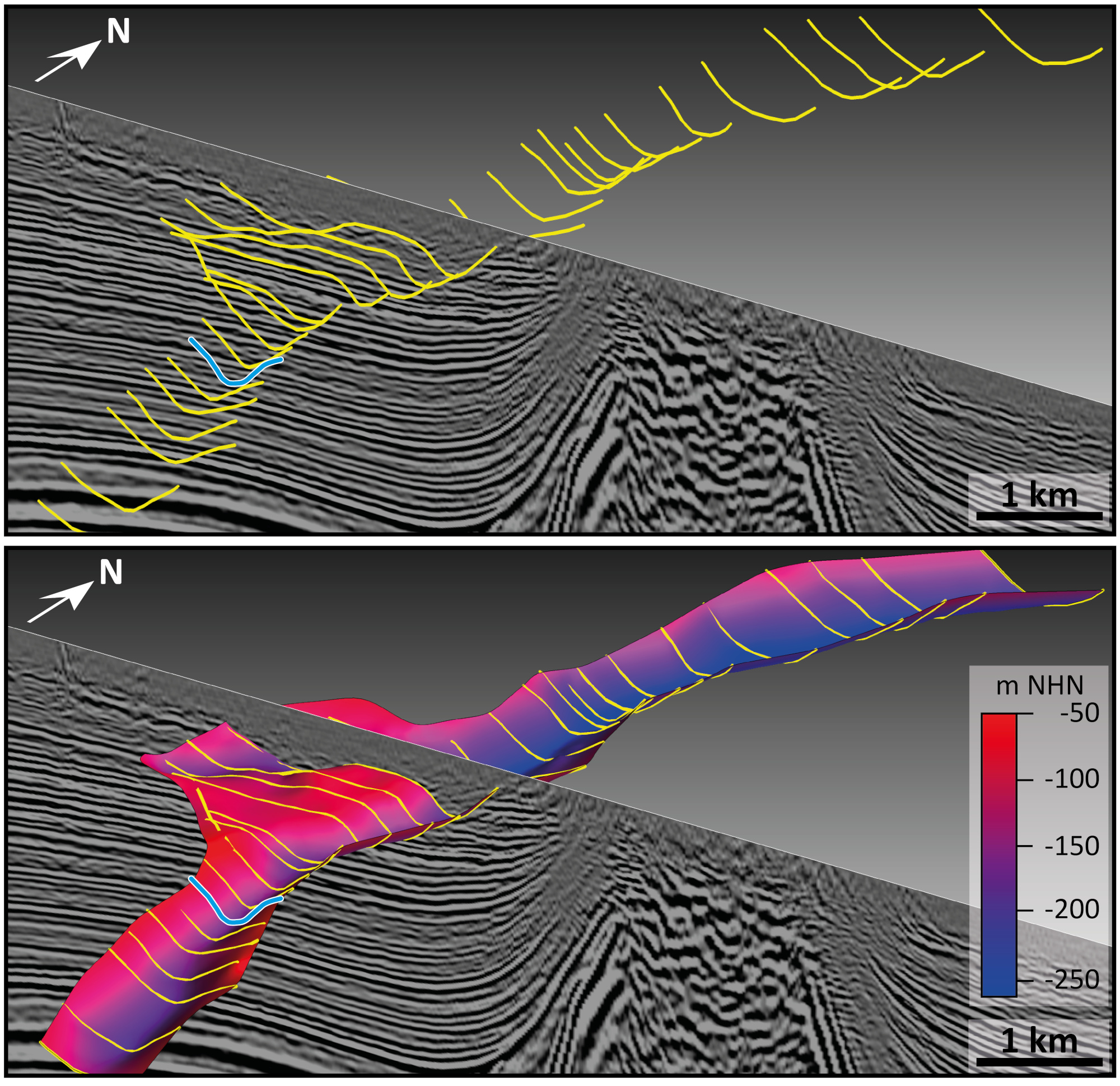

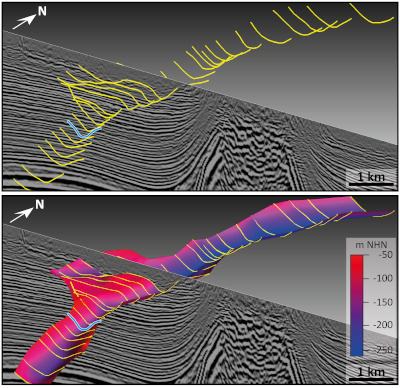

Das geologische 3D-Modell zeigt die Tiefenlage der Quartärbasis von Niedersachsen. Es wird seit 2021 erstellt und basiert auf der Isolinienkarte zur Quartärbasis nach Kuster & Meyer (1995). In das neue Modell sind zahlreiche aktuelle Bohrungen aus der Bohrdatenbank Niedersachsen, geologische und hydrostratigrafische Profilschnitte, Lockergesteinsmodelle sowie Informationen zur Quartärverbreitung aus der Geologischen Karte von Niedersachsen 1 : 50 000 eingeflossen. Außerdem wurde eine umfangreiche Auswertung der im LBEG digital verfügbaren 2D- und 3D-seismischen Daten durchgeführt. Diese Interpretationen wurden vor allem für die Modellierung subglazialer Rinnen verwendet.

Zur besseren Übersichtlichkeit und aus modelliertechnischen Gründen wurde das Modell der Quartärbasis in 26 Modellkacheln aufgeteilt, die an den Kachelgrenzen untereinander harmonisiert werden. Zudem findet eine Abstimmung mit den angrenzenden Bundesländern und den Niederlanden statt.

Das neue 3D-Modell der Quartärbasis liegt aktuell als Teilmodell vor. Die weiteren Modellkacheln werden schrittweise veröffentlicht.

Zugänglich ist das 3D-Modell der Quartärbasis über den NIBIS® KARTENSERVER als GeoTIFF. Interaktiv lässt sich das Modell über den NIBIS3D-Viewer direkt im Browser erkunden. Auf Anfrage wird das Modell auch im Aspen SKUA®-ts-Format, im DXF-Format und als Esri Multipatch bereitgestellt.

Zwischenbericht

Weitere Informationen zum 3D-Modell der Quartärbasis sind im Zwischenbericht enthalten:

Link zum Zwischenbericht

Literatur

Kuster, H. & Meyer, K.-D. (1995): Quartärgeologische Übersichtskarte von Niedersachsen 1:500 000 - Tiefenlage der Quartärbasis. Landesamt für Bergbau, Energie und Geologie (LBEG), Hannover.
